Installationsschächte – Sicherheit und Effizienz im baulichen Brandschutz
Installationsschächte spielen eine zentrale Rolle in der modernen Gebäudetechnik. Sie bündeln verschiedene Versorgungsleitungen – wie Wasser, Strom und Lüftung – und ermöglichen deren sichere Führung über mehrere Etagen. Diese Schächte sind besonders wichtig für den baulichen Brandschutz und tragen wesentlich zur Sicherheit von Gebäuden bei. Die Bauservice Pfeil GmbH ist ein führender Anbieter für die Planung, Montage und Sanierung von Installationsschächten in Berlin und Brandenburg und bietet maßgeschneiderte Lösungen, um höchste Sicherheitsstandards zu gewährleisten.
Installationsschacht: Anforderungen und Normen im Brandschutz
Die Anforderungen an Installationsschächte sind vielfältig und streng reguliert. Die wichtigsten Normen sind die DIN 4102-4 und DIN 4102-11, die unterschiedliche Feuerwiderstandsklassen und Schutzmaßnahmen vorgeben:
- Raumabschließende Installationsschächte (F-Klasse):
- Feuerwiderstandsklassen: F30, F60, F90.
- Diese Schächte werden meist in massiver Bauweise erstellt und benötigen keine zusätzlichen Verwendbarkeitsnachweise, sofern sie normgerecht ausgeführt sind.
- Installationsschächte zum Schutz von Rettungswegen (I-Klasse):
- Feuerwiderstandsklassen: I30, I60, I90.
- Diese Schächte erfordern bauaufsichtliche Prüfzeugnisse und bieten besonderen Schutz für Rettungswege.
Materialwahl und Bauweise für Installationsschächte
Die Wahl der richtigen Materialien und Bauweise ist entscheidend für die Sicherheit und Funktionalität von Installationsschächten. Für raumabschließende Schachtsysteme nach DIN 4102-4 werden meist nicht brennbare Baustoffe verwendet, die eine hohe Feuerwiderstandsdauer bieten. Ein F90 Schacht im Trockenbau bietet dabei eine flexible Lösung, die sowohl wirtschaftlich als auch sicher ist. Installationsschächte in Trockenbauweise nutzen Gipskartonplatten oder Silikat-Brandschutzplatten und erfordern spezielle Prüfzeugnisse von Systemherstellern wie Rigips, Knauf oder Promat.
Brandschutzmaßnahmen und Abschottungen in Installationsschächten

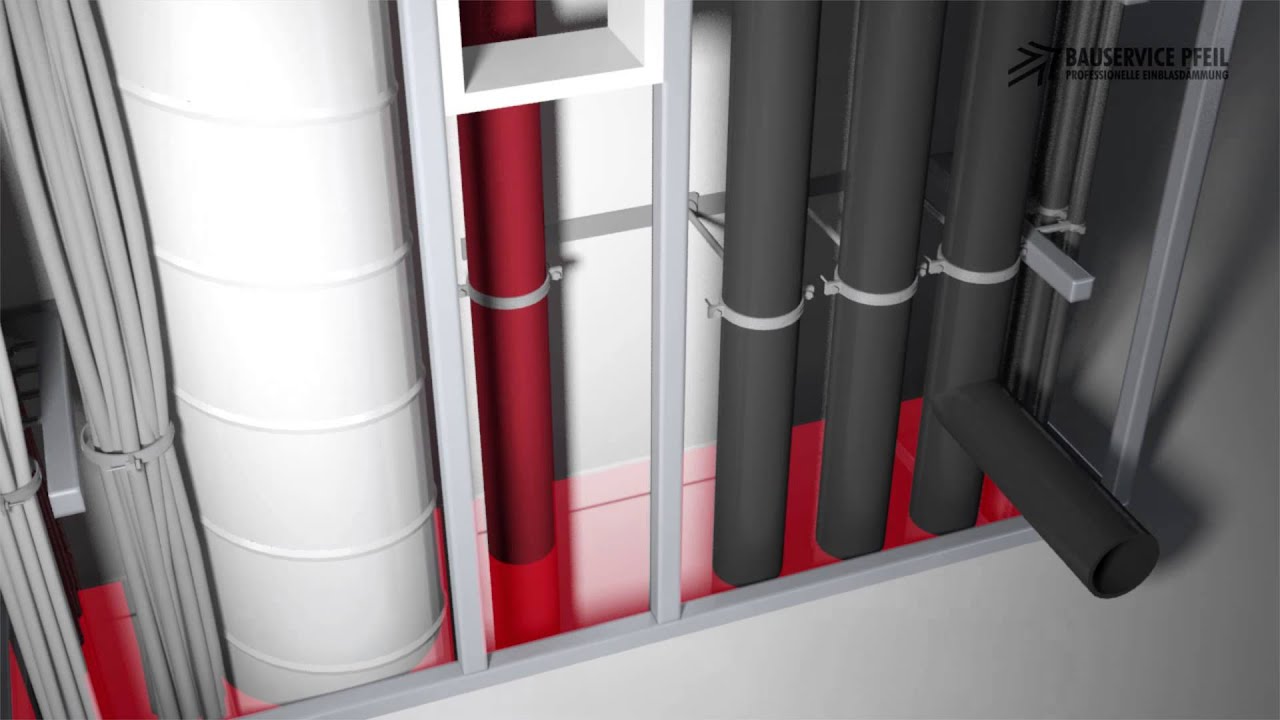

Ein zentrales Element des Brandschutzes in Installationsschächten ist die korrekte Abschottung der Leitungsdurchführungen. Dies verhindert die Ausbreitung von Feuer und Rauch durch den Schacht. Ein F90 Schacht für Abgasleitungen ist beispielsweise speziell dafür ausgelegt, um hohe Sicherheitsanforderungen zu erfüllen. Je nach Art der installierten Leitungen (nichtbrennbar oder brennbar) sind unterschiedliche Maßnahmen erforderlich. Bei brennbaren Leitungen ist zusätzlich eine Abschottung jeder Geschossdecke erforderlich, um eine durchgehende Brandlast zu verhindern.

Revisionsöffnungen und Entrauchungsschächte
Revisionsöffnungen müssen denselben Feuerwiderstand bieten wie die Schachtwände und aus nicht brennbaren Materialien bestehen. Eine zusätzliche Entrauchung von Installationsschächten wird empfohlen, insbesondere bei Schächten mit brennbaren Leitungen. Ein Entrauchungsschacht reduziert die Gefahr, dass Rauch bei einem Brand in angrenzende Bereiche gelangt, und sollte einen freien Querschnitt von mindestens 0,10 m² aufweisen.
Wirtschaftlichkeit und Effizienz: Installationsschächte dämmen

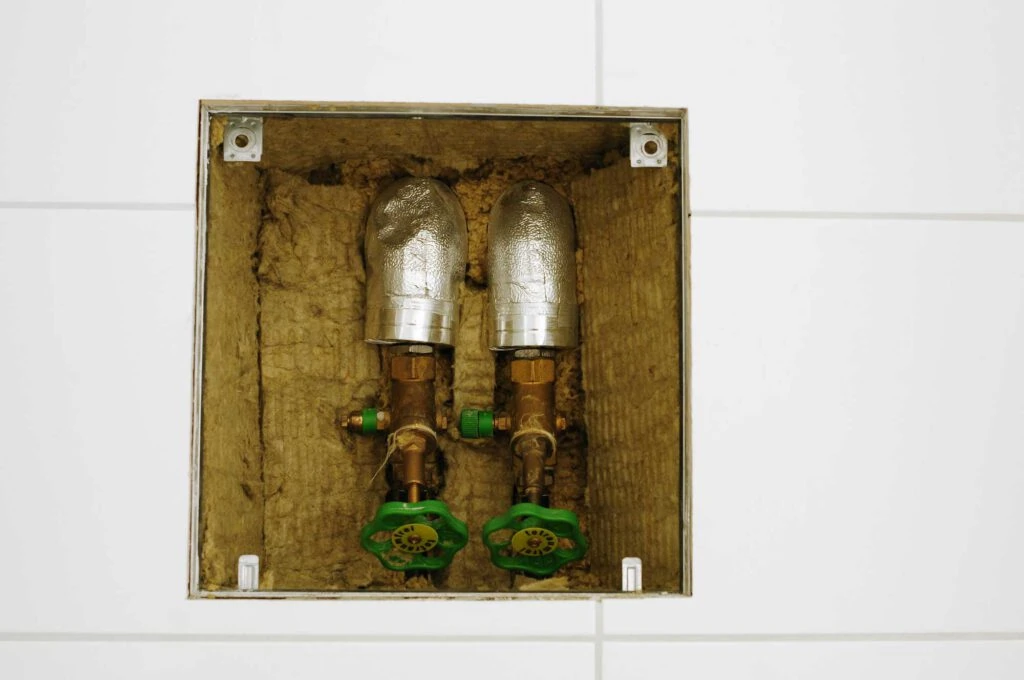

Einblasdämmungen mit Mineralwolle bieten eine kostengünstige und effiziente Methode zur Verbesserung des Brandschutzes in Installationsschächten. Diese Technik ermöglicht eine präzise und schnelle Dämmung der Schächte und sorgt für eine erhöhte Sicherheit. Die Kosten belaufen sich auf etwa 440 bis 500 Euro pro Kubikmeter, was sie zu einer wirtschaftlichen Alternative zu herkömmlichen Brandschutzmaßnahmen macht.
Rechtliche Vorgaben und Sanktionen für Installationsschächte
In Deutschland regelt die DIN-4102-Norm die Brandschutzanforderungen für Installationsschächte. Mängel im Brandschutz können zu hohen Bußgeldern und Strafen führen, insbesondere wenn dadurch Personen zu Schaden kommen. Verantwortliche müssen sicherstellen, dass alle Installationsschächte den geltenden Normen entsprechen, um rechtliche Konsequenzen zu vermeiden.
Die Expertise der Bauservice Pfeil GmbH im Bereich Brandschutzschacht
Die Bauservice Pfeil GmbH bietet umfassende Dienstleistungen im Bereich der Planung, Montage und Sanierung von Installationsschächten. Mit unserer langjährigen Erfahrung und Expertise im baulichen Brandschutz sind wir in der Lage, maßgeschneiderte Lösungen für verschiedene Bauprojekte zu liefern. Unser Service umfasst:
FAQ zu Installationsschächten
Was ist ein Installationsschacht?
Ein Installationsschacht ist ein vertikaler Hohlraum in Gebäuden, der verschiedene Versorgungsleitungen wie Wasser, Strom, Abwasser und Lüftung aufnimmt und über mehrere Etagen führt. Diese Schächte sind für die sichere Verlegung und den Schutz der Leitungen unerlässlich und tragen maßgeblich zum baulichen Brandschutz bei.
Wie groß ist ein Installationsschacht?
Ein Installationsschacht ist ein vertikaler Hohlraum in Gebäuden, der verschiedene Versorgungsleitungen wie Wasser, Strom, Abwasser und Lüftung aufnimmt und über mehrere Etagen führt. Diese Schächte sind für die sichere Verlegung und den Schutz der Leitungen unerlässlich und tragen maßgeblich zum baulichen Brandschutz bei.
Wie weit muss ein Revisionsschacht vom Haus entfernt sein?
Revisionsschächte müssen nicht unbedingt außerhalb des Hauses positioniert werden, da sie Teil des Installationssystems innerhalb des Gebäudes sind. Entscheidend ist, dass Revisionsöffnungen leicht zugänglich sind und sich in regelmäßigen Abständen entlang des Installationsschachts befinden, um Wartungsarbeiten und Inspektionen zu ermöglichen. Sie sollten so platziert sein, dass im Brandfall ein einfacher Zugang gewährleistet ist und die Integrität des Brandschutzes nicht beeinträchtigt wird.
