Rohrabschottung: Wie Rohrdurchführungen im Brandschutz fachgerecht gesichert werden

Das Wichtigste in Kürze

Was ist eine Rohrabschottung? Eine Rohrabschottung verschließt die Öffnung einer Rohrdurchführung in Wand oder Decke so, dass die Feuerwiderstandsfähigkeit des Bauteils im Bereich der Leitung erhalten bleibt.

Worauf kommt es bei Rohrabschottungen im Brandschutz an? Entscheidend sind Rohrmaterial, Rohrdurchmesser, Medium, vorhandene Rohrisolierung, Bauteilart und das konkret freigegebene Abschottungssystem. Eine pauschale Standardlösung gibt es nicht.

Warum werden brennbare und nichtbrennbare Rohre unterschiedlich behandelt? Brennbare Rohre verändern sich im Brandfall anders als metallische Leitungen. Kunststoff kann aufschmelzen, zurückweichen oder Hohlräume hinterlassen. Deshalb gelten für eine Rohrabschottung bei brennbaren Rohren andere Systemanforderungen als für Metallrohre.

Kann jede Brandschutzabschottung für Rohrleitungen nachträglich verändert werden? Nur im Rahmen der jeweiligen Systemvorgaben. Schon kleine Änderungen an Rohrleitung, Dämmung oder Einbausituation können dazu führen, dass die vorhandene Abschottung nicht mehr systemgerecht ist.

Wann ist eine Kombiabschottung sinnvoll? Dann, wenn Rohre und Kabel gemeinsam durch eine Öffnung geführt werden und genau dafür ein zugelassenes System vorgesehen ist. Nicht jede gemischte Durchführung sollte automatisch als Kombischott ausgeführt werden.

Was eine Rohrabschottung im Brandfall leisten muss

Eine Rohrabschottung hat die Aufgabe, die brandschutztechnische Funktion eines raumabschließenden Bauteils auch dort zu erhalten, wo eine Leitung hindurchgeführt wird. Das betrifft nicht nur offene Flammen. Ebenso relevant sind Rauch, heiße Brandgase und die Wärmeübertragung in benachbarte Bereiche.

In der Praxis bedeutet das: Die Durchführung darf nicht zur Schwachstelle des Bauteils werden. Das gilt für Wasserleitungen ebenso wie für Abwasserrohre, Heizungsleitungen, Gasleitungen oder sonstige haustechnische Installationen. Eine optisch sauber verschlossene Öffnung ist deshalb noch keine fachgerechte Lösung. Entscheidend ist, ob die Ausführung genau zu dem System passt, für das sie vorgesehen ist.

Rohrabschottung, Brandschutzabschottung für Rohrleitungen oder Rohrschott – was ist gemeint?

Im Alltag werden mehrere Begriffe nebeneinander verwendet. Mal ist von der Rohrabschottung die Rede, mal von einer Brandschutzabschottung für Rohrleitungen, mal von einem Rohrschott. Inhaltlich geht es immer um denselben Kern: Leitungsdurchführungen durch feuerwiderstandsfähige Wände oder Decken so abzuschotten, dass sich der Brand nicht durch die Öffnung ausbreiten kann.

Technisch lohnt sich trotzdem eine genauere Einordnung. Eine Rohrabschottung ist die konkrete Lösung an der Durchführung. Der Ausdruck Brandschutzabschottung für Rohrleitungen betont stärker die Funktion innerhalb des baulichen Brandschutzes. Für Planung und Ausführung ist diese sprachliche Nuance aber zweitrangig. Ausschlaggebend bleibt, ob genau diese Leitung in genau diesem Bauteil mit genau diesem System abgeschottet werden darf.

Warum Rohrabschottungen nicht pauschal geplant werden können

Bei Rohrleitungen hängt die richtige Abschottung von deutlich mehr Faktoren ab, als es auf den ersten Blick scheint. Schon die Frage, ob das Rohr aus Metall, Kunststoff oder einem Verbundsystem besteht, verändert die Auswahl. Hinzu kommen Rohrdurchmesser, Leitungsinhalt, eventuelle Dämmungen, Schallschutzschläuche, Ummantelungen und die Art des durchdrungenen Bauteils.

Gerade an dieser Stelle bleiben viele Texte zu allgemein. Sie sprechen über Brandschutz, als wäre das Prinzip immer gleich. Auf der Baustelle ist es komplizierter. Eine Abschottung für eine ungedämmte metallische Leitung ist etwas anderes als eine Lösung für ein gedämmtes Kunststoffrohr. Auch eine Deckendurchführung verlangt oft andere Details als eine Wanddurchführung. Wer diese Unterschiede übergeht, kommt schnell zu einer formal oder technisch unpassenden Ausführung.

Rohrabschottung bei brennbaren Rohren: worin die eigentliche Schwierigkeit liegt

Eine Rohrabschottung für brennbare Rohre gehört zu den anspruchsvolleren Fällen im vorbeugenden Brandschutz. Der Grund ist einfach: Kunststoffrohre verhalten sich im Brandfall anders als metallische Leitungen. Sie können erweichen, schmelzen oder im Bereich der Durchführung zurückweichen. Dadurch droht eine Öffnung zu entstehen, über die Feuer und Rauch in den nächsten Brandabschnitt gelangen.

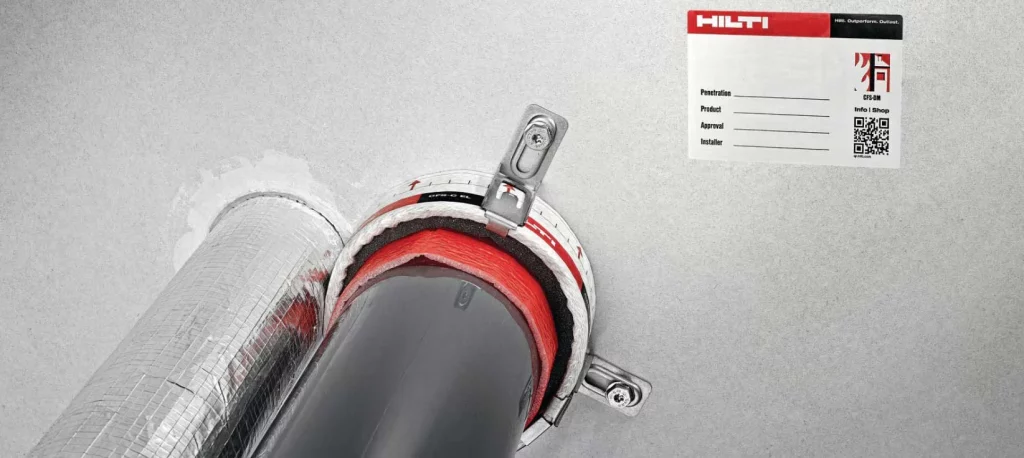

Deshalb werden für brennbare Rohrleitungen häufig Abschottungssysteme eingesetzt, die im Brandfall aufschäumen oder den Leitungsbereich gezielt sichern. Typisch sind etwa Brandschutzmanschetten oder vergleichbare konstruktive Lösungen, die genau für diese Rohrarten geprüft und freigegeben sind.

Dabei reicht die Unterscheidung „brennbar oder nichtbrennbar“ allein noch nicht aus. Auch bei Kunststoffleitungen gibt es Unterschiede zwischen Versorgungsleitungen, Entwässerungsleitungen, Verbundrohren und gedämmten Ausführungen. Genau deshalb muss eine Rohrabschottung bei brennbaren Rohren immer systembezogen beurteilt werden.

Nichtbrennbare Rohrleitungen sind nicht automatisch der einfache Fall

Auf den ersten Blick wirken Metallrohre unkritischer. Sie brennen nicht, also scheint die Abschottung einfacher zu sein. Ganz so einfach ist es nicht. Auch nichtbrennbare Rohre können im Brandfall Wärme weiterleiten. Zusätzlich können ihre Dämmungen, Ummantelungen oder elastomeren Isolierungen brennbar sein oder sich unter Hitze anders verhalten als das Rohr selbst.

In vielen Fällen wird deshalb nicht das Metallrohr allein betrachtet, sondern die gesamte Leitungsdurchführung einschließlich ihrer Isolierung. Genau dort passieren in der Praxis viele Missverständnisse. Wer nur auf das Rohrmaterial schaut und die Dämmung ignoriert, bewertet die Einbausituation oft zu grob.

Welche Rolle Rohrisolierungen bei der Abschottung spielen

Rohrdämmungen werden im Alltag schnell als Nebensache behandelt. Im Brandschutz sind sie das nicht. Eine Leitung kann zwar aus Stahl oder Kupfer bestehen, durch ihre Dämmung aber eine völlig andere brandschutztechnische Bewertung erfordern.

Gerade elastische Dämmstoffe, Schallschutzschläuche oder bestimmte geschlossenzellige Isolierungen verändern die Abschottung oft deutlich. Manche Systeme sind genau für solche Aufbauten freigegeben, andere nicht. Es reicht deshalb nicht, eine Rohrabschottung nur nach Nennweite oder Grundmaterial auszuwählen. Die Leitungsummantelung gehört immer mit in die Betrachtung.

Das ist einer der Punkte, die auf Baustellen regelmäßig unterschätzt werden. Eine formal passende Abschottung kann durch eine abweichende Isolierung plötzlich nicht mehr zur Einbausituation passen.

Wand, Decke, leichte Trennwand: Das Bauteil entscheidet mit

Ob eine Rohrleitung durch eine Massivwand, eine leichte Trennwand oder eine Decke geführt wird, ist für die Auswahl des Schotts keineswegs nur ein Detail. Jedes Bauteil stellt andere Anforderungen an Öffnung, Befestigung, Einbaulage und zulässige Systemausführung.

In leichten Trennwänden wird die Sache oft anspruchsvoller. Dort müssen Wandaufbau, Beplankung, Wanddicke und Unterkonstruktion exakt zur Systemfreigabe passen. Auch in Decken spielt die Einbaurichtung eine größere Rolle. Eine Lösung, die in einer Wand funktioniert, darf deshalb nicht automatisch in einer Deckendurchführung wiederverwendet werden.

Gerade diese Bauteilnähe trennt eine belastbare Planung von einer schematischen Materialauswahl. Rohrabschottungen im Brandschutz werden nicht abstrakt, sondern immer in einem konkreten Bauteil ausgeführt.

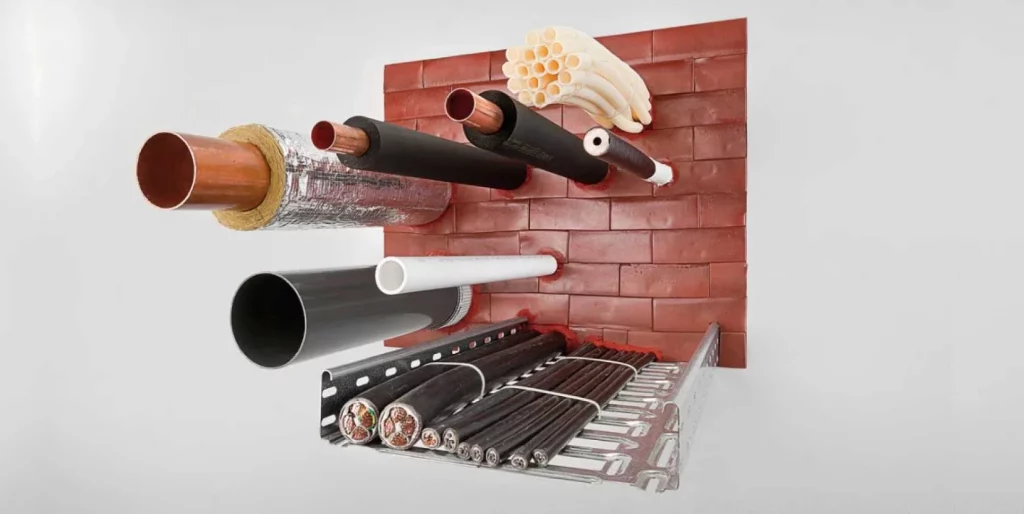

Welche Systeme für Rohrabschottungen zum Einsatz kommen

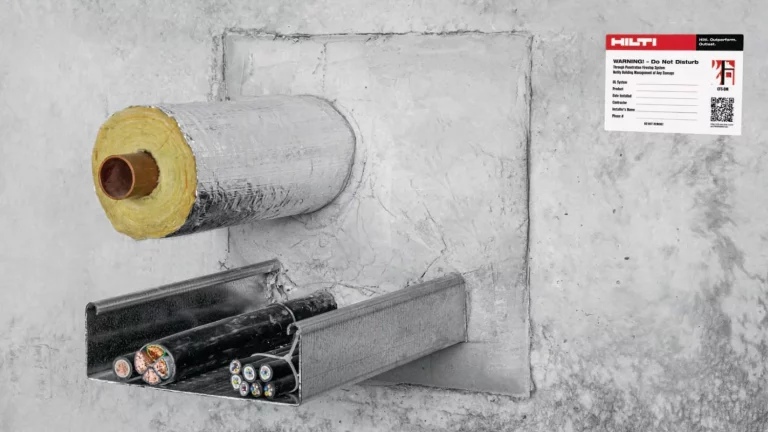

Je nach Rohrart und Einbausituation kommen unterschiedliche Systeme infrage. Bei brennbaren Rohren werden häufig Manschetten oder aufschäumende Lösungen eingesetzt, die im Brandfall die entstehende Öffnung verschließen. Bei nichtbrennbaren Rohren stehen oft Rohrschalen, Bandagen oder mineralische Systeme im Vordergrund. Hinzu kommen Sonderlösungen für isolierte Leitungen, SML-Rohre, Verbundrohre oder enge Einbausituationen.

Entscheidend ist aber weniger die Produktkategorie als die Systemfreigabe. Zwei optisch ähnliche Abschottungen können für völlig unterschiedliche Anwendungen bestimmt sein. Genau deshalb sollte die Auswahl nie vom Erscheinungsbild oder vom Namen des Produkts ausgehen, sondern immer von Rohr, Bauteil und Nachweis.

Warum die Zulassung des Systems mehr zählt als die Materialidee

Im Bereich der Abschottungen wird häufig zu schnell in Materialien gedacht. Dann heißt es sinngemäß: Kunststoffrohr gleich Manschette oder Metallrohr gleich Mineralwolle. Für die Praxis ist diese Verkürzung gefährlich.

Rohrabschottungen werden über zugelassene oder genehmigte Bauarten geregelt. Maßgeblich ist also nicht nur, ob ein Produkt grundsätzlich für Brandschutz gedacht ist, sondern ob genau dieses System für genau diese Leitungsdurchführung vorgesehen ist. Dazu gehören Angaben zu Rohrmaterial, Durchmesser, Isolierung, Bauteil, Einbauposition und oft auch zu Abständen oder zulässigen Kombinationen.

Wer an dieser Stelle improvisiert, verliert schnell die Systemkonformität. Das ist einer der häufigsten Praxisfehler bei Rohrabschottungen im Brandschutz.

Typische Fehler bei der Rohrabschottung auf der Baustelle

Viele Mängel entstehen nicht aus grober Nachlässigkeit, sondern aus vermeintlich kleinen Abweichungen. Eine andere Rohrisolierung als vorgesehen, eine vergrößerte Öffnung, eine nicht freigegebene Kombination mehrerer Leitungen oder eine nachträglich geänderte Installation reichen oft schon aus, um die Abschottung aus dem zulässigen Rahmen zu bringen.

Ebenso problematisch sind Mischsituationen, in denen Rohre und Kabel gemeinsam geführt werden, obwohl das vorhandene System dafür gar nicht gedacht ist. Auch das spätere Öffnen einer bereits hergestellten Abschottung ohne fachgerechte Wiederherstellung gehört zu den klassischen Schwachstellen.

Im Ergebnis sehen solche Durchführungen oft ordentlich aus. Gerade das macht sie tückisch. Die eigentliche Abweichung liegt nicht im optischen Eindruck, sondern im fehlenden Bezug zur freigegebenen Bauart.

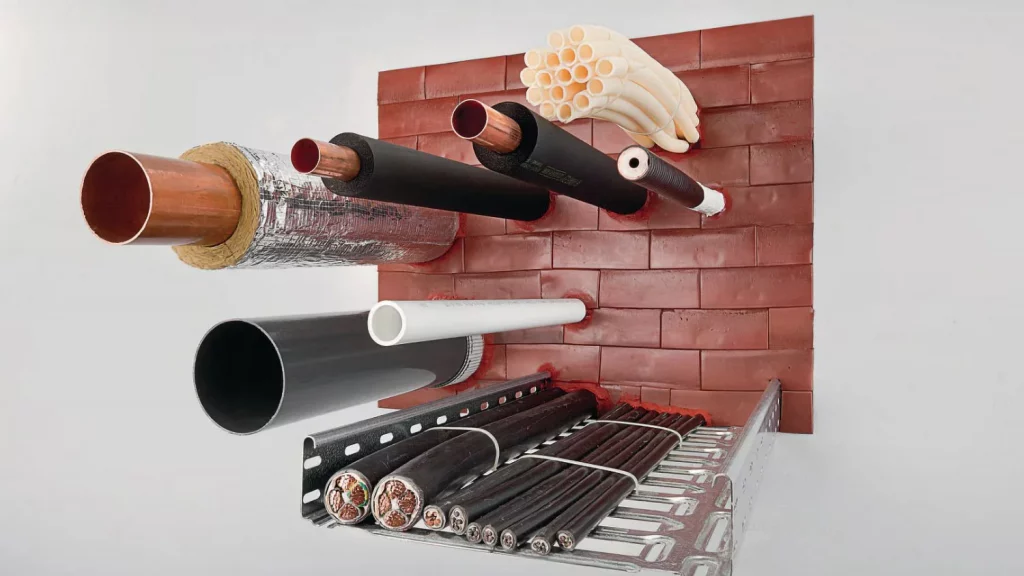

Wann eine Kombiabschottung sinnvoll ist und wann nicht

In technischen Räumen oder Installationsschächten verlaufen Rohre und Kabel häufig gemeinsam. Dann liegt der Gedanke nahe, alles in einer gemeinsamen Öffnung abzuschotten. Das kann sinnvoll sein, aber nur dann, wenn genau dafür ein passendes System vorgesehen ist.

Eine Kombiabschottung ist keine spontane Sammellösung für alles, was durch dieselbe Wand geführt wird. Sie muss zur tatsächlichen Belegung passen und systemseitig genau dafür vorgesehen sein. In manchen Situationen ist eine getrennte Lösung mit eigener Rohrabschottung die sauberere und nachvollziehbarere Ausführung.

Gerade bei späteren Änderungen kann diese Trennung Vorteile haben. Sie reduziert den Anpassungsaufwand und hält die Systemgrenzen klarer auseinander.

Wie sich eine passende Rohrabschottung auswählen lässt

Die richtige Lösung ergibt sich nie aus einem einzigen Merkmal. Zuerst muss klar sein, um welche Leitung es sich handelt, aus welchem Material sie besteht und ob eine Dämmung vorhanden ist. Danach folgt die Frage nach dem Bauteil: massive Wand, leichte Trennwand oder Decke. Erst auf dieser Grundlage lässt sich beurteilen, welches System überhaupt infrage kommt.

Zusätzlich spielt die Einbausituation eine Rolle. Bei engen Abständen, mehreren Durchführungen oder nachträglichen Änderungen stößt eine an sich passende Standardlösung schnell an ihre Grenzen. Gerade hier zeigt sich, warum Rohrabschottungen im Brandschutz Facharbeit bleiben. Die technische Auswahl ist immer an die reale Baustellensituation gebunden.

Warum saubere Ausführung und Dokumentation zusammengehören

Eine fachgerechte Abschottung endet nicht beim Einbau. Ebenso wichtig ist die nachvollziehbare Dokumentation. Sie zeigt, welches System verwendet wurde, in welchem Bauteil die Durchführung liegt und wie die Abschottung ausgeführt wurde. Das schafft Klarheit für spätere Prüfungen, Umbauten oder Nachbelegungen.

Ohne diese Nachvollziehbarkeit wird jede spätere Änderung schwieriger. Dann ist oft unklar, ob die vorhandene Abschottung noch zum Bestand passt oder ob sie nach einer Änderung neu bewertet werden muss. Gerade im technischen Ausbau ist das ein Punkt, der zu oft unterschätzt wird.

Bauservice Pfeil führt Rohrabschottungen mit Blick auf genau diese Zusammenhänge aus. Entscheidend ist nicht nur, dass die Öffnung geschlossen wird, sondern dass die Lösung zum Rohr, zum Bauteil und zur konkreten Einbausituation passt und auch später noch nachvollziehbar bleibt.
