Kabelschott: Anforderungen, Systeme und typische Fehler bei der Kabelabschottung

Was ein Kabelschott im Brandfall leisten muss

Eine Brandabschottung für Kabel hat die Aufgabe, die Feuerwiderstandsfähigkeit eines raumabschließenden Bauteils im Bereich der Durchführung zu erhalten. Das klingt zunächst unkompliziert, ist in der Ausführung aber sehr genau geregelt. Kabel, Kabeltrassen, Leerrohre und Bündel erzeugen Öffnungen, Fugen und Hohlräume. Genau dort muss die Abschottung so aufgebaut sein, dass die Brandbeanspruchung nicht auf die andere Seite durchschlägt.

Dabei geht es nie nur um offene Flammen. Auch Rauch, heiße Brandgase und die thermische Belastung angrenzender Bereiche spielen eine Rolle. Für den Nutzer ist genau das entscheidend: Eine optisch geschlossene Durchführung ist noch keine zulässige Kabelabschottung.

Kabelschott, Kabelabschottung oder Brandabschottung für Kabel – was ist der Unterschied?

Im Alltag werden mehrere Begriffe nebeneinander verwendet: Kabelschott, Kabelabschottung, Brandabschottung für Kabel oder auch Kabelschottung. Meist geht es dabei um dieselbe Aufgabe, nämlich um die brandsichere Durchführung elektrischer Leitungen durch Wände oder Decken.

Technisch lohnt sich trotzdem eine saubere Einordnung:

• Ein Kabelschott ist die konkrete Abschottung für elektrische Leitungen.
• Eine Kabelabschottung beschreibt dieselbe Maßnahme eher als technische Kategorie.
• Von einer Brandabschottung für Kabel ist häufig dann die Rede, wenn das Schutzziel betont wird.
• Eine Kombiabschottung kommt ins Spiel, wenn zusätzlich Rohre oder andere Installationen mitgeführt werden.

Für Planung und Ausführung zählt am Ende nicht die Wortwahl, sondern ob das gewählte System genau für diese Belegung und dieses Bauteil zugelassen ist.

Welche Systeme bei einer Kabelabschottung zum Einsatz kommen

Nicht jede Durchführung braucht dasselbe System. Die Wahl hängt von Bauteil, Öffnungsgröße, Belegung, Nachbelegungsbedarf und Zugänglichkeit ab.

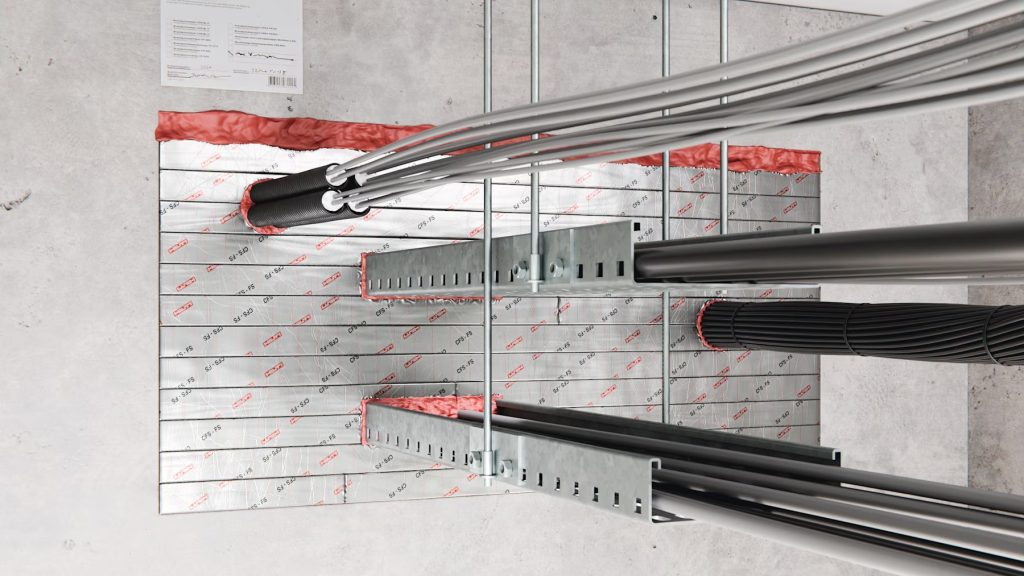

Weichschott

Ein Weichschott besteht meist aus Mineralfaserplatten mit brandschutzwirksamer Beschichtung. Es wird häufig eingesetzt, wenn Kabelbündel oder Kabeltrassen durch Wände oder Decken geführt werden und spätere Änderungen absehbar sind. In vielen Fällen lässt sich ein solches System vergleichsweise gut nachbelegen, sofern das im jeweiligen Nachweis ausdrücklich vorgesehen ist.

Hartschott oder Mörtelschott

Ein Hartschott ist sehr robust und wird häufig bei größeren Öffnungen oder in massiven Bauteilen eingesetzt. Es eignet sich vor allem dort, wo mechanische Belastbarkeit, ein geschlossener Aufbau und dauerhafte Stabilität gefragt sind. Nachträgliche Änderungen sind hier meist aufwendiger als bei einem Weichschott.

Formteile, Steine, Stopfen und Kissen

Diese Systeme kommen vor allem dort zum Einsatz, wo eine flexible Öffnungsgestaltung oder eine spätere Nachbelegung gebraucht wird. Kissen- oder Steinlösungen können im Bestand sinnvoll sein, wenn Leitungen häufiger ergänzt oder geändert werden.

Kabelboxen und Kabelröhren

Für wiederkehrende Durchführungen, modulare Installationen oder definierte Einzelwege können vorkonfektionierte Systeme sinnvoll sein. Sie sind besonders dann interessant, wenn später weitere Leitungen eingezogen werden sollen, ohne das gesamte Schott neu herzustellen.

Warum bei Kabeln im Brandschutz die Einbausituation wichtiger ist als das einzelne Produkt

Auf Herstellerseiten sehen viele Abschottungssysteme ähnlich aus. Auf der Baustelle entscheidet aber nicht das Produktfoto, sondern die konkrete Einbausituation.

Relevant sind unter anderem:

• die Art und Dicke des Bauteils
• die Frage, ob es sich um eine Massivwand, eine leichte Trennwand oder eine Decke handelt
• die Größe der Öffnung
• Art und Anzahl der verlegten Kabel
• die Kabeltragekonstruktion
• Abstände zu anderen Durchführungen
• zulässige Restöffnungen und Fugen
• die Möglichkeit einer späteren Nachbelegung

Genau deshalb lassen sich Vorschriften für Kabeldurchführungen im Brandschutz nie mit einer pauschalen Standardlösung beantworten. Ein intumeszierender Baustoff allein macht noch kein zulässiges Kabelschott.

Was mit einem Kabelschott in F90 oder einer Kabelabschottung in F90 gemeint ist

Die Begriffe „Kabelschott F90“ oder „Kabelabschottung F90“ sind weit verbreitet. Fachlich sollte man dabei etwas genauer hinsehen.

Bei Wänden und Decken spricht man klassisch von Feuerwiderstandsklassen wie F30, F60 oder F90. Bei Abschottungen für Leitungsdurchführungen werden je nach Regelwerk und Nachweisführung andere Klassifizierungen verwendet. Im Alltag werden diese Ebenen häufig vermischt.

Für die Praxis bedeutet das:

Wer nach einem Kabelschott in F90 sucht, braucht in vielen Fällen eine Abschottung mit einer Feuerwiderstandsdauer von 90 Minuten oder eine Lösung für ein entsprechend klassifiziertes Bauteil. Ob die konkrete Ausführung zulässig ist, ergibt sich aber nicht aus dem Schlagwort allein, sondern aus der genehmigten Bauart und der tatsächlichen Einbausituation.

Gerade hier passieren in der Praxis viele Missverständnisse. Die Bezeichnung ersetzt weder die Prüfung des Systems noch den Blick in die zugehörigen Vorgaben.

Besonderheiten bei einer Kabelabschottung im Trockenbau

Eine Kabelabschottung im Trockenbau ist oft anspruchsvoller als in einer massiven Wand. Der Grund liegt im Aufbau des Bauteils. Leichte Trennwände reagieren empfindlicher auf Abweichungen bei Beplankung, Dämmung, Wandstärke, Unterkonstruktion und Öffnungsgröße.

Bei einem Brandschott für Kabel im Trockenbau kommt es deshalb besonders darauf an,

• dass die Wandkonstruktion exakt zum freigegebenen Aufbau passt,
• dass die Durchführung nicht größer ausgeführt wird als zulässig,
• dass Verstärkungen, Laibungen oder Wechsel eingeplant werden, wenn das System sie verlangt,
• und dass auch Randabstände, Kabelbelegung und eventuelle Leerreserven eingehalten werden.

Wer im Trockenbau improvisiert, verliert schnell die Systemkonformität. Gerade bei nachträglich hergestellten Öffnungen ist das ein häufiger Mangel.

Worauf es bei einer Kabelabschottung durch Decken ankommt

Eine Kabelabschottung durch die Decke stellt andere Anforderungen als eine Wanddurchführung. Schon die Einbaulage verändert das Verhalten des Systems. Dazu kommen Fragen der Zugänglichkeit, der Befestigung und des Anschlusses an angrenzende Bauteile.

Wenn ein Kabelschott in einer F90-Decke ausgeführt werden soll, muss sauber zwischen der Klassifizierung der Decke und der zulässigen Abschottung unterschieden werden. Auch hier gilt: Nicht jede Lösung, die in der Wand funktioniert, ist automatisch für eine Deckendurchführung freigegeben.

In der Praxis sind bei Deckendurchführungen vor allem drei Punkte relevant:

• die zulässige Einbaurichtung,
• die sichere Befestigung und Unterstützung der Leitungen,
• und der vollständige Verschluss aller Restquerschnitte innerhalb der freigegebenen Systemgrenzen.

Welche Vorschriften bei einer Brandabschottung für Kabel wirklich zählen

Wer nach Vorschriften für eine Brandabschottung von Kabeln sucht, erwartet oft eine einfache Liste. So einfach ist das in der Praxis nicht. Entscheidend ist das Zusammenspiel aus Bauordnungsrecht, technischen Baubestimmungen und systembezogenen Nachweisen.

Für die Baustelle zählt deshalb immer die Frage:Ist die Ausführung exakt so hergestellt, wie es für das konkrete System vorgesehen ist?

Dazu gehören unter anderem:

• das passende Bauteil,
• die zulässige Belegung,
• die vorgeschriebene Schottdicke,
• eventuelle Beschichtungen oder Fugenverschlüsse,
• zulässige Kabelträger,
• Vorgaben zur Nachbelegung,
• und die Kennzeichnung der Abschottung.

Ist ein Kabelschott auch wasserdicht?

Der Wunsch nach einem wasserdichten Kabelschott taucht vor allem in Kellern, Technikräumen, Tiefgaragen oder bei anspruchsvollen Gebäudesockeln auf. Dabei ist Vorsicht angebracht. Ein klassisches Brandschott ist nicht automatisch so aufgebaut, dass es zusätzlich gegen drückendes oder nicht drückendes Wasser abdichtet.

Wenn eine Durchführung sowohl brandschutztechnisch als auch gegenüber Feuchtigkeit oder Wasser sicher funktionieren soll, muss genau dafür eine passende konstruktive Lösung gewählt werden. Pauschale Annahmen sind an dieser Stelle riskant.

Typische Fehler bei Kabelschotts auf der Baustelle

Viele Mängel entstehen nicht aus grober Fahrlässigkeit, sondern aus vermeintlich kleinen Abweichungen. Gerade sie machen ein Kabelschott im Ernstfall unwirksam oder zumindest nicht mehr regelkonform.

Typische Fehler sind:

• zu große Öffnungen,
• nicht freigegebene Kombinationen aus Materialien,
• unzulässige Nachbelegungen,
• fehlende oder falsche Beschichtung,
• offene Restspalte,
• nicht abgestützte Kabeltrassen,
• Abweichungen vom vorgegebenen Wandaufbau,
• und fehlende Kennzeichnung.

Ebenso problematisch sind nachträgliche Änderungen durch andere Gewerke. Wird ein Schott nach der Abnahme wieder geöffnet und nicht fachgerecht verschlossen, ist der ordnungsgemäße Zustand nicht mehr gegeben.

Wann eine fachgerechte Ausführung besonders relevant ist

Kabelabschottungen wirken auf den ersten Blick oft wie ein kleines Detail. In der Brandschutzpraxis sind sie jedoch ein zentraler Punkt. Schon eine einzelne unsaubere Durchführung kann die Trennung von Brandabschnitten schwächen und damit das gesamte Schutzziel eines Bauteils infrage stellen.

Gerade in Bestandsgebäuden, bei technischen Nachrüstungen, im Trockenbau und bei mehrfach belegten Durchführungen zeigt sich, wie wichtig die genaue Abstimmung zwischen Planung, Systemwahl und Ausführung ist. Wer hier sauber arbeitet, reduziert nicht nur Mängel, sondern schafft eine belastbare und nachvollziehbare Lösung.

Bauservice Pfeil übernimmt Kabelabschottungen mit dem Blick für genau diese Details. Dazu gehören die passende Einordnung der Einbausituation, die systemgerechte Ausführung und der sachlich saubere Umgang mit den brandschutztechnischen Anforderungen auf der Baustelle.
